منتجات السيطرة

الملامسات المغناطيسية (كونتكترات)

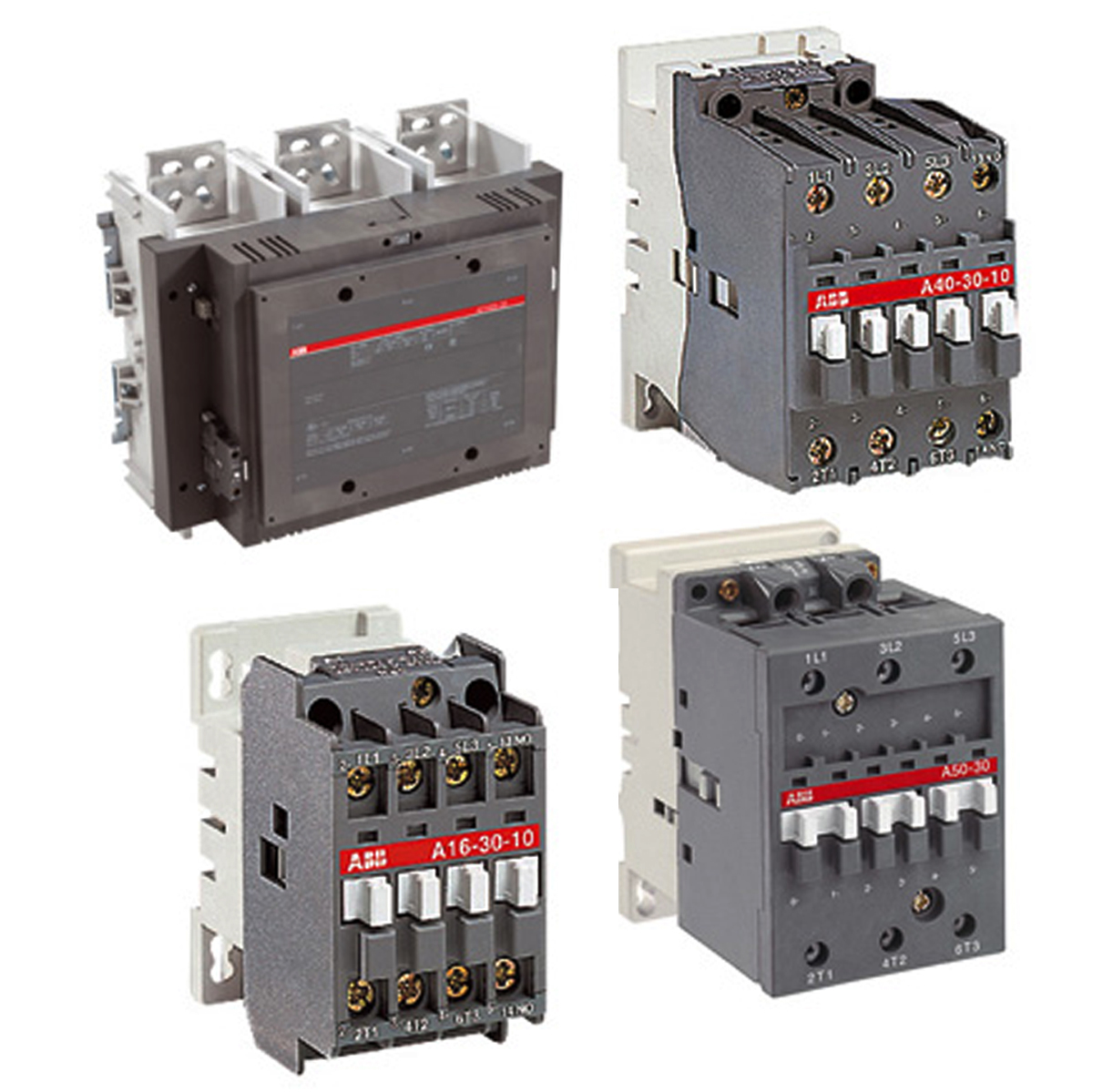

منتجات الملامسات المغناطيسية (كونتكترات) تتميز بنفس التصميم من 9A إلى 1050A ل (AC3) لأحمال المحركات كما طورت لتشمل مدى واسع من تطبيقات التيار المتناوب والتيار المباشر (الثابت) . وهذا مايجعل هذه المنتجات من السهولة ان تتناسب مع احتياجاتك مع عدد أقل من المكونات.

وقد استفاد هذا المنتج من أحدث البحوث في مجال التصميم والتخطيط الكهربائي بحيث يتضمن أحدث التطورات في جوانب السلامة والمواد والالكترونيات.

هذا النطاق يوفر مفهوم النظام الكلي. منتجات الملامسات المغناطيسية (كونتكترات) منABB جنبا إلى جنب مع منصهرات ABB Fuse و حمايات قصر الدائرة الغير منصهرة )ٍFuse less short circuit protections) بالاضافة الى مرحلات الحمل الزائد الالكترونية (Electronic overload relays) توفر الأساس لجيل جديد من الأجهزة المصممة لمستخدمي ABB. تركيزنا هو تزويد المصممين والمهندسين والتركيب والمستخدمين النهائيين مع حلول نظام أفضل وجه ممكن.

• خط انتاج من ABB متكامل
• مصمم لسهولة وامان عمليات التركيب والصيانة
• سهولة التركيب مع مكونات النظام الأخرى
• تصميم مدمج
• مجموعة كاملة من الملحقات
• يتوافق مع أحدث المعايير الدولية والوطنية
• تحسين الأداء البيئي

مرحلات الحمل الزائد الالكترونية هي بديل لمرحلات التحميل الزائد الحرارية(Thermal Over load relay) . المرحلات الالكترونية توفر حماية موثوقة وسريعة للمحركات في حال التحميل الزائد (Overload) أو انقطاع احد الاطوار (Phase failure). تركيبات المبدئات للمحركات او غيرها يتم اعدادها جنبا إلى جنب مع الكونتكترات الكونتكترات المصغرة.

ABB تقدم واحدة من أوسع تشكيلات المرحلات الالكترونية في السوق.

خصائص مرحلات الحمل الزائد الالكترونية

• الفئة الاختيارية من 10E، 20E، 30E
• التزويد الذاتي لطاقة التشغيل
• الفئة الاختيارية من اعادة التغيير اليدوية او الاوتوماتيكية
• الية القطع بدون ضغط
• درجة تحسس لسقوط الطور (Phase loss) حسب معيار IEC/EN60947-4-1
• يحتوي على اثنين من الملامسات الثانوية 1 NO +1 NC
• وظيفتي فحص وتشغيل
• مؤشر للقطع امامي
• تعويض درجة الحرارة
• يعمل بدرجات حرارة محيطة تتراوح بين -25°C … +70°C
• سهولة الوصول الى جميع مسامير الربط من الامام

الاكسسوارات المتوفرة

• امكانية تثبيت منفصل
• قطعة تثبيت على عمود النحاس
• واقيات الاقطاب

مثال على تطبيق

كونها سهلة الاستعمال مثل مرحلات الحمل الزائد الحرارية ومتوافقة مع تطبيقات المحرك القياسية، مرحلات الحمل الزائد الالكترونية مقنعة، وقبل كل شيء، يرجع ذلك إلى مجموعة الإعداد الواسعة وانخفاض استهلاك الطاقة التي تستخدمها. مرحلات الحمل الزائد ترتبط مباشرة الى الملامسات المغناطيسية (Contactors) .

E16DU	E45DU	E80DU	E140DU	E200DU
E320DU	E500DU	E800DU	EF19	EF45DU

Suitable for Block Contactor	A9 ... A40	A30 ... A40	A50 ... A75	A95, A110	A145, A185
	AL9 ... AL40	AL30 ... AL40	AE50 ... AE75	AE95, AE110	AF145, AF185
			AF50 ... AF75	AF95, AF110
Electronic Overload Relay	E16DU	E45DU	E80DU	E140DU	E200DU
Suitable for Block Contactor	A210 ... A300	AF400,	AF580,	AF1350,
	AF210 ... AF300	AF460	AF750	AF1650
Electronic Overload Relay	E320DU	E500DU	E800DU	E1250DU
Suitable for Block Contactor	AF09 ... AF26	AF26, AF38
Electronic Overload Relay	EF19	EF45
Suitable for Block Contactor	B6/BC6	VB6/VBC6
	B7/BC7	VB7/VBC7
Electronic Overload Relay	E16DU	E16DU

مرحلات الحمل الزائد الحرارية هي أجهزة حماية الكتروميكانيكية للدائرة الرئيسية. توفر حماية موثوقة للمحركات في حال التحميل الزائد (Overload) أو انقطاع احد الاطوار (Phase failure). تركيبات المبدئات للمحركات او غيرها يتم اعدادها جنبا إلى جنب مع الكونتكترات الكونتكترات المصغرة.

مرحلات الحمل الزائد الحرارية هي عبارة عن مرحلات ثلاثية القطب مع عناصر فصل ثنائية المعدن. سريان تيار المحرك من خلال العناصر ثنائية المعدن تسبب ارتفاع درجات الحرارة بشكل مباشر وغير مباشر في العناصر ثنائية المعدن. في حالة وجودالحمل الزائد (Over current)،تنطوي العناصر ثنائية المعدن نتيجة التسخين. وهذا يؤدي إلى انفراج وتغيير موقع الموصلات (95-96 / 97-98).

خصائص مرحلات الحمل الزائد الحرارية نطاق: TF

• فئة فصل 10
• يعمل بدرجات حرارة محيطة تتراوح بين: -25 درجة مئوية ... +60 درجة مئوية
• غطاء قابل للغلق لعناصر التشغيل

خصائص الزائد التبديلات الحرارية: T16 نطاق

• فئة فصل 10
• يعمل بدرجات حرارة محيطة تتراوح بين: -25 درجة مئوية ... +60 درجة مئوية

خصائص الزائد التبديلات الحرارية: TA ... DU نطاق

• فئة فصل 10
• إصدار خاص مع فئة فصل 20 أو 30 *
• يعمل بدرجات حرارة محيطة تتراوح بين: -25 درجة مئوية ... +55 درجة مئوية
• الإصدارات الخاصة، ومناسبة لحماية المحركات ه EEX *

الخصائص العامة للمرحلات التحميل الزائد الحراري

• الفئة الاختيارية من اعادة التغيير اليدوية او الاوتوماتيكية
• الية القطع بدون ضغط
• درجة تحسس لسقوط الطور (Phase loss) حسب معيار IEC/EN60947-4-1
• يحتوي على اثنين من الملامسات الثانوية 1 NO +1 NC
• وظيفتي فحص وتشغيل
• مؤشر للقطع امامي
• تعويض درجة الحرارة
• يمكن استخدامها في تطبيقات AC-DC-*
• مناسبة لتطبيقات الطور الاحادي او ثلاثي الاطور
• جميع الاطوار موزودة بعنصر ثنائي المعدني
• سهولة الوصول الى جميع مسامير الربط من الامام

تتوفر إكسسوارات

• امكانية تثبيت منفصل
• قطعة تثبيت على عمود النحاس
• واقيات الاقطاب
• امكانية الفصل واعادة التغيير عن بعد

مجموعة المنتجات

TA25DU	TA42DU	TA80DU	TA110DU	TA200DU
TF42

Suitable for Block Contactor	A9 ... A40	A30 ... A40	A50 ... A75	A95, A110	A145, A185	A210 ... A300
	AL9 ... AL40	AL30 ... AL40	AE50 ... AE75	AE95, AE110	AF145, AF185	AF210 ... AF300
			AF50 ... AF75	AF95, AF110
Thermal Overload Relay	TA25DU	TA42DU	TA75DU	TA80DU	TA200DU	TA450DU
				TA110DU		TA450SU
Suitable for Block Contactor	AF09 ... AF38
Thermal Overload Relay	TF42
Suitable for Block	B6/BC6	VB6/VBC6
Mini Contactor	B7/BC7	VB7/VBC7
